一、概述
目前，目前國內生產多晶硅的工藝大部分都是常規三氯氫硅氫還原法, 即改良西門子法, 改良西門子法或其他類似方法生產大直徑多晶硅的主要設備是多晶硅還原爐，多晶硅還原爐在細長的硅芯上通上電源，使硅芯加熱發紅，直至表面溫度達到1100 攝氏度，通入高純的三氯氫硅和氫氣，使其在高溫下發生氫還原反應，使三氯氫硅中的硅分子堆積在硅芯上，使其的直徑不斷地增大，通常，硅芯的直徑在7-10 毫米，可以是圓形也可以是方型，或是其他形狀，終通過氫還原反應使直徑不斷地增大到120-200毫米，生產出高純太陽能級6N或電子級11N的多晶 硅。
現硅芯的制備方法有二種，傳統的方法是用CZ法（區熔提拉法），即把直徑在20-50毫米的硅棒在充滿惰性氣體的真空爐膛內用高頻感應加熱，使其頂部 局部熔化，從上部放入1根直徑在5-10毫米的籽晶，然后慢慢向上提拉，使其成為直徑在7-10毫米，長度在1900-3000毫米之間的細長硅芯，其缺 點是提拉速度慢，一般為8-12毫米/分鐘，拉制1根2米的硅芯需要4小時，生產效率低，電力消耗大，設備投資大。

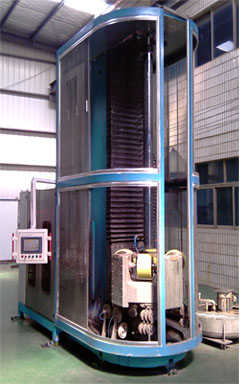

另一種是用金剛石工具切割法，美國Diamond Wire Technology公司研制出采用金剛石線的數控多晶硅細長硅芯多線切割機床，用于硅芯的制備，見圖1。通過利用電鍍上金剛石微粒的細鋼絲線在被加工工 件上高速地往復運動或單向移動，將硅棒壓在該機床用金剛石線交叉組成的方形線網上，從而將該硅棒切割成細長的硅芯。其優點十分明顯，12-16小時可以切 割出200根左右2.5米長的7X7或8X8毫米的方形硅芯，電力消耗小，加工效率高；其缺點主要在于操作不方便，如圖1所示，除需要在地面A操作 外，還需要在距地面3米高的操作平臺B和距地面5米高的操作平臺C上下進行繞線，操作難度大，操作人員需上下跑動，安全性差，一旦切割過程中發生斷線，重 新修復布線時處理困難，處理時間長，此機床使用2根金剛石線組成2組線網，需要2套收放線卷繞驅動機構，維護復雜，成本高，機床總高度在6700毫米以 上，對安裝地點的房屋要求高，并且其線網結構固定，只能切出方形或長方形的硅芯，無法切出表面積更大的菱形硅芯，以縮短多晶硅還原爐的反應時間，提高單位 時間的多晶硅產量。
—————————————————————————————————
