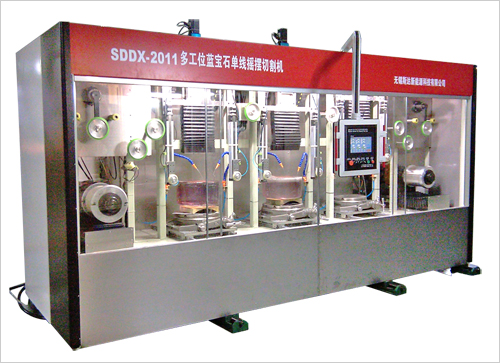

| SDDX-2011 藍寶石多工位單線搖擺切割機 |
藍寶石單晶由于其莫氏硬度為9，僅次于金剛石，所以長期以來多是用鍍有金剛石顆粒的圓盤鋸片來進行切割，為了得到較好的表面質量，也用鍍有金剛石顆粒的內圓式刀片和帶鋸來切割，由于藍寶石單晶價格昂貴，而圓盤鋸片的厚度薄的也在2mm以上，材料浪費嚴重，而金剛石線鋸的鋸縫僅為0.2-0.4mm。
目前，隨著電鍍和樹脂金剛石線鋸的大力發展，其質量得到了飛速的提高，而且其售價也降到了原來的20%,其切割成本已低于傳統的砂漿游離式切割的方式。
歐美的單線鋸在國內使用的情況并不十分理想，主要體現在收放線輪直徑過小，造成金剛石線在高速地往復運動時相互擠壓，使金剛石顆粒脫落，切割能力下降，很大一部分金剛石顆粒沒起到切割作用就自己擠壓脫落了，根本達不到金剛石線生產廠家宣稱的切割能力，使得切割用線量大大上升， 切割成本高居不下，同樣，在單工作臺的切割設備中，為了切割一個工件，也需要來回往復運動，其來回次數并不少于多工作臺的切割設備，例：用100米線正好可以切1個工件，需要來回切割300次；用300米線切3個工件，則只需要來回切割100次。因為切完每個工件所需要的經過線的米數是一致的，上述切割單個工件需要30000米經過，用100米線作循環需要來回切割300次，用300米線作循環只需要來回切割100次。

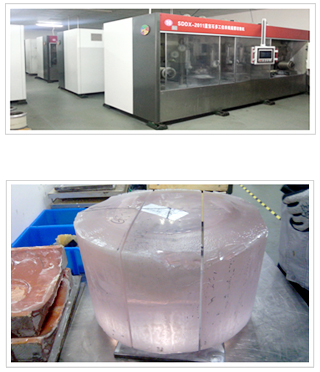

綜上所述，金剛石線在高速地往復運動時相互擠壓使金剛石顆粒脫落使得切割能力下降，循環次數越多，損傷越大，而采用多工作臺同時切割方案，可以降低用線量，大大減輕切割成本。我們已在用戶現場把我們的切割機和美國的單線切割機相連接，只用美國單線切割機的工作臺，用我們的收放線繞線張力控制機構來帶動2個切割工作臺，經過30天的正常生產運行，經數據統計，終得到的結果是金剛石線的用量降到了原來的一半。
我們研發的一拖多的藍寶石金剛石單線搖擺切割機，經過現場近20臺的實際運行，達到了預期的省線效果。
|
主要技術指標：
| 切割工件規格 |
max：400X400mm |
| 可同時切割的工位 |
3個 （可單獨控制） |
| 旋轉工作臺的角度 |
分辨率0.01度，可數顯 |
| 旋轉工作臺的承載 |
200 kg |
| 工作臺升降行程 |
max 450㎜ |
| 切割時切入速度 |
0.01～99.9㎜/min可調 |
| 快速上升速度 |
0.01～999 ㎜/min可調 |
| 使用線徑 |
外徑φ0.13～φ0.35㎜ |
| 線軸貯線量 |
3０km / 卷 |
| 張力可調范圍 |
5-50N |
| 線搖擺角度 |
０～ ±7度 可調 |
| 線速 |
600m/min |
| 往返數（可變） |
可任意設定 |
| 新線供給量 |
可任意設定 |
| 繞線工字輪小直徑 |
φ285mm |
| 外形尺寸 |
長4400 x 寬1550 x 高2200 mm |
| 重量 |
4500kg |
|
|
