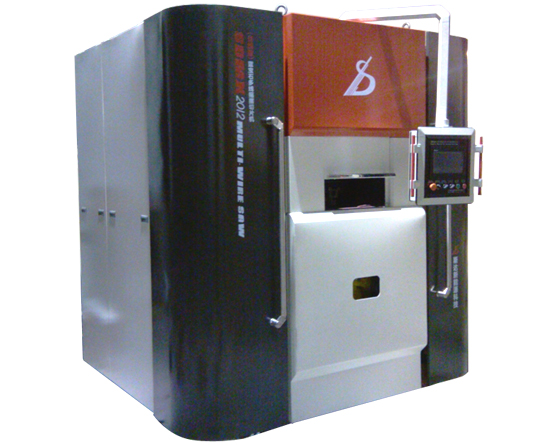

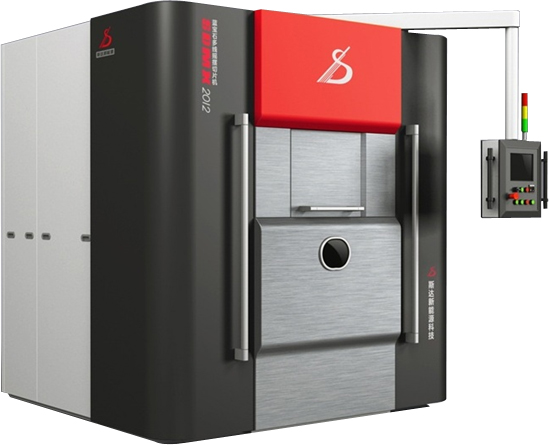

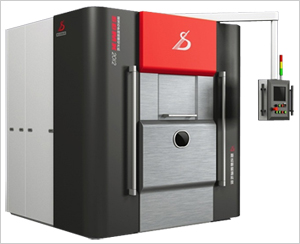

| SDMX-2012 省線型藍寶石多線搖擺切片機 | |
現在歐美和日本的金剛石線鋸基本占據了國內的大部分市場，但使用情況并不十分完美，主要體現在收放線輪直徑過小，造成線在高速地往復運動時相互擠壓，導致金剛石顆粒脫落，切割能力下降。很大一部分金剛石顆粒沒起到切割作用就自己擠壓脫落，根本達不到金剛石線生產廠家宣稱的切割能力，使得切割用線量大大上升，切割成本無法進一步降低。
日產典型的搖擺切割機，其原理為待切割的藍寶石晶棒不搖擺，切割主導輪搖擺的方案，其切割主導輪采用了單端固定的方案，使得其在高的線速度運行時的穩定性不好，所以限制了其的線速度僅為600米/分，未能充分發揮金剛石線的效能，并且其導線輪直徑較小，對線的損傷較大，但此機型切割質量很好。目前國內的幾個生產廠家基本是仿制其產品。

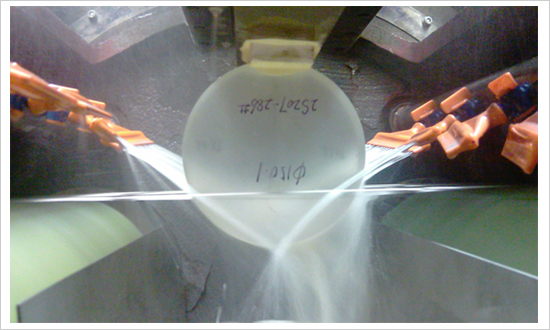

還有一種工件搖擺的多線切割機，其原理為待切割的藍寶石晶棒工件搖擺，切割主導輪不搖擺的方案，切割線速度可以達到900米/分，但切割出的晶片質量不如日產典型的線網搖擺切割機。
綜上所述，金剛石線在高速地往復運動時相互擠壓使金剛石顆粒脫落使得切割能力下降，循環次數越多，損傷越大，而采用大導線輪，減少導線輪數量，以及加大收放線工字輪直徑，減少卷繞的互相擠壓，可以降低用線量，減少切割成本。
我公司研發的省線型藍寶石多線搖擺切片機，目的在于克服上述不足之處，采用了整體鑄件導輪雙端固定，雙交叉滾珠搖擺，達到了極高的高速穩定性，從而能夠降低藍寶石單晶體切割加工的成本，提高加工的效益。
主要技術指標：
| 切割工件規格 |
φ160×300mm |
| 槽輪 |
P.C.D 215±5×340×２軸 |
| 軸間距離（水平） |
260mm |
| 槽的小間距 |
0.3mm |
| 主軸旋轉數 |
max 2000rpm |
| 工作臺升降行程 |
max 400㎜ |
| 切割時切入速度 |
0.01～100㎜/min可調 |
| 快速上升速度 |
0.01～300㎜/min可調 |
| 使用線徑 |
外徑φ0.13～φ0.35㎜ |
| 線軸貯線量 |
3０km / 卷 |
| 張力可調范圍 |
5-50N |
| 線搖擺角度 |
０～ ±7度 |
| 線搖擺速度 |
１～999度/min |
| 線速 |
1200m/min |
| 平均線速 |
900m/min |
| 往返數（可變） |
可任意設定 |
| 新線供給量 |
可任意設定 |
| 繞線工字輪小直徑 |
φ285mm |
| 導線輪數量 |
總數8個（少化設計） |
